Övning 1: Förenkla uttrycket: (x ∧ y) ∨ (x ∧ ¬y) ∨ (¬x ∧ y)

(x ∧ y) ∨ (x ∧ ¬y) ∨ (¬x ∧ y) = x ∧ (y ∨ ¬y) ∨ (¬x ∧ y) [distributiva] = x ∧ 1 ∨ (¬x ∧ y) [komplement] = x ∨ (¬x ∧ y) [identitet] = (x ∨ ¬x) ∧ (x ∨ y) [distributiva] = 1 ∧ (x ∨ y) [komplement] = x ∨ y [identitet] Svar: x ∨ y

Övning 2: Använd De Morgans lagar för att skriva om: ¬((A ∧ B) ∨ (C ∧ D))

¬((A ∧ B) ∨ (C ∧ D)) = ¬(A ∧ B) ∧ ¬(C ∧ D) [De Morgan på ∨] = (¬A ∨ ¬B) ∧ (¬C ∨ ¬D) [De Morgan på ∧] Svar: (¬A ∨ ¬B) ∧ (¬C ∨ ¬D)

Medel

Boolesk algebra

Booleska funktioner, De Morgans lagar och digitalkretsar.

Boolesk algebra De Morgan AND OR NOT kretsar

Varje gång du söker på Google och skriver 'katter OCH hundar INTE fåglar' använder du Boolesk algebra! Den hanterar logiska operationer med endast två värden: sant och falskt, 1 och 0, på och av. Det är grunden för all digital teknik - från den enklaste lysdiod till de mest avancerade datorprocessorerna.

Fördjupning

Boolesk algebra är ett algebraiskt system som arbetar med logiska värden och operationer. Utvecklad av George Boole på 1800-talet, formaliserar den logiskt resonemang med matematiska metoder. Boolesks algebra har två grundläggande värden (0 och 1) och tre grundoperationer (AND, OR, NOT). Den uppfyller specifika lagar som möjliggör optimering av logiska uttryck och är fundamental för digitalkretsdesign.

Grundläggande operationer

Boolesk algebra har tre grundläggande operationer: AND (konjunktion, ∧), OR (disjunktion, ∨), och NOT (negation, ¬). Dessa motsvarar logiska operationer där AND kräver båda operanderna sanna, OR kräver minst en operand sann, och NOT inverterar värdet.

Grundoperationer: x \land y (AND), x \lor y (OR), \negx (NOT)

Sanningstavlor för grundoperationer

AND (∧):

x | y | x∧y

0 | 0 | 0

0 | 1 | 0

1 | 0 | 0

1 | 1 | 1

OR (∨):

x | y | x∨y

0 | 0 | 0

0 | 1 | 1

1 | 0 | 1

1 | 1 | 1

NOT (¬):

x | ¬x

0 | 1

1 | 0

Booleska lagar och identiteter

Boolesk algebra följer flera fundamentala lagar som möjliggör förenkling av logiska uttryck. Dessa inkluderar kommutativitet, associativitet, distributivitet, samt specifikt Boolesks lagar som De Morgans lagar och dubbel negation.

De Morgans lagar: \neg(x\landy) = \negx\lor\negy och \neg(x\lory) = \negx\land\negy

Viktiga Booleska lagar

Kommutativa lagar:

· x ∧ y = y ∧ x

· x ∨ y = y ∨ x

Associativa lagar:

· (x ∧ y) ∧ z = x ∧ (y ∧ z)

· (x ∨ y) ∨ z = x ∨ (y ∨ z)

Distributiva lagar:

· x ∧ (y ∨ z) = (x ∧ y) ∨ (x ∧ z)

· x ∨ (y ∧ z) = (x ∨ y) ∧ (x ∨ z)

Identitetslagar:

· x ∧ 1 = x

· x ∨ 0 = x

Komplement:

· x ∧ ¬x = 0

· x ∨ ¬x = 1

Förenkling av Booleska uttryck

Förenkling av Booleska uttryck minskar komplexiteten och kostnaden för implementation i digitala kretsar. Tekniker inkluderar algebraisk manipulation med Booleska lagar, Karnaugh-kartor för systematisk förenkling, och Quine-McCluskey algoritmen för större problem.

Algebraisk förenkling

Förenkla: (x ∧ y) ∨ (x ∧ ¬y)

= x ∧ (y ∨ ¬y) [distributiva lagen]

= x ∧ 1 [komplement lagen]

= x [identitetslagen]

Förenkla: ¬(¬x ∧ y) ∨ (x ∧ y)

= (¬¬x ∨ ¬y) ∨ (x ∧ y) [De Morgans lag]

= (x ∨ ¬y) ∨ (x ∧ y) [dubbel negation]

= x ∨ ¬y ∨ (x ∧ y) [associativitet]

= x ∨ ¬y [absorption: x ∨ (x ∧ y) = x]

Karnaugh-kartor

Karnaugh-kartor (K-kartor) är en grafisk metod för att förenkla Booleska funktioner. De arrangerar sanningstavlans rader så att intilliggande celler skiljer sig åt i endast en variabel, vilket gör det lätt att identifiera grupper som kan förenklas.

4-variabel Karnaugh-karta med exempel på gruppering

Förenkling med K-karta för 3 variabler

Funktion: f(A,B,C) = Σ(1,3,4,5,6,7)

K-karta layout:

A 00 01 11 10

0 0 1 1 0

1 1 1 1 1

Identifiera grupper:

· Grupp 1: celler (1,3,5,7) → B

· Grupp 2: celler (4,5,6,7) → A

Förenklad form: f = A ∨ B

Digitala kretsar

Boolesk algebra översätts direkt till digitala kretsar där logiska operationer implementeras med transistorer. Grundläggande grindar (AND, OR, NOT) kan kombineras för att skapa komplexa funktioner. Optimering av Booleska uttryck minimerar antal grindar och fördröjning.

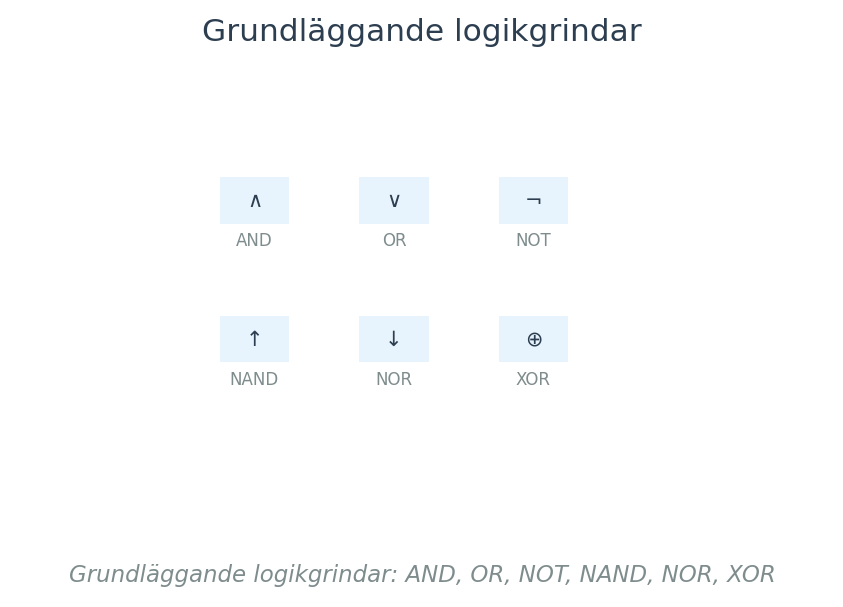

Grundläggande logikgrindar: AND, OR, NOT, NAND, NOR, XOR

Från Boolesk funktion till kretsschema

Funktion: f = (A ∧ B) ∨ (¬A ∧ C)

Implementation:

1. Två AND-grindar för termerna

2. En NOT-grind för ¬A

3. En OR-grind för slutresultatet

Optimering:

· Minimera antal grindar

· Reducera kretsdjup (fördröjning)

· Använd standardceller (NAND/NOR)

Universella grindar:

· NAND kan implementera alla Booleska funktioner

· NOR kan implementera alla Booleska funktioner

Avancerade tillämpningar

Boolesk algebra används inom många områden: processorndesign för aritmetiska enheter, minneskretsar, datorprogram för logisk programmering, och artificiell intelligens för kunskapsrepresentation. Boolean satisfiability (SAT) är ett fundamentalt problem inom teoretisk datavetenskap.

SAT-problemet

Boolean Satisfiability Problem:

Givet en Boolesk formel, finns det en tilldelning av variabler som gör formeln sann?

Exempel: (A ∨ ¬B) ∧ (B ∨ C) ∧ (¬A ∨ ¬C)

Lösning: A=0, B=1, C=1

Verifiering:

· (0 ∨ ¬1) = (0 ∨ 0) = 0 ∧

· (1 ∨ 1) = 1 ∧

· (¬0 ∨ ¬1) = (1 ∨ 0) = 1

Resultat: 0... Hmm, låt mig räkna om.

A=1, B=1, C=0:

· (1 ∨ 0) = 1 ∧

· (0 ∨ 1) = 1

Resultat: 1 ∧ 1 ∧ 1 = 1 ✓

Vanliga misstag

❌ Förväxla ∧ och ∨ med + och ×

Boolesk algebra följer inte alla vanliga algebraiska regler

Exempel: x + x = 2x i vanlig algebra, men x ∨ x = x i Boolesk algebra

❌ Felaktig tillämpning av De Morgans lagar

Negation distribuerar över konjunktion/disjunktion men växlar operationen

Exempel: ¬(x ∧ y) ≠ ¬x ∧ ¬y utan ¬(x ∧ y) = ¬x ∨ ¬y

❌ Glömma dubbel negation

¬¬x = x är en viktig förenklingsregel

Exempel: ¬¬x ∨ y kan förenklas till x ∨ y

Tillämpningar

Datorhårdvara

Processordesign, minneskretsar och digitala system

Exempel: CPU:s aritmetiska enheter, cache-logik, interrupt-hantering

Programmering

Villkorslogik, databasfrågore och algoritmer

Exempel: If-satser, SQL WHERE-klausuler, bitwise-operationer

Artificiell intelligens

Logisk programmering och kunskapsrepresentation

Exempel: Expert-system, automatisk bevisföring, SAT-lösare

Övningar

1 Medel

Förenkla uttrycket: (x ∧ y) ∨ (x ∧ ¬y) ∨ (¬x ∧ y)

Tips

Använd distributiva och komplement-lagar

Visa facit

(x ∧ y) ∨ (x ∧ ¬y) ∨ (¬x ∧ y)
= x ∧ (y ∨ ¬y) ∨ (¬x ∧ y) [distributiva]
= x ∧ 1 ∨ (¬x ∧ y) [komplement]
= x ∨ (¬x ∧ y) [identitet]
= (x ∨ ¬x) ∧ (x ∨ y) [distributiva]
= 1 ∧ (x ∨ y) [komplement]
= x ∨ y [identitet]

Svar: x ∨ y

2 Medel

Använd De Morgans lagar för att skriva om: ¬((A ∧ B) ∨ (C ∧ D))

Tips

Tillämpa De Morgans lagar stegvis

Visa facit

¬((A ∧ B) ∨ (C ∧ D))
= ¬(A ∧ B) ∧ ¬(C ∧ D) [De Morgan på ∨]
= (¬A ∨ ¬B) ∧ (¬C ∨ ¬D) [De Morgan på ∧]

Svar: (¬A ∨ ¬B) ∧ (¬C ∨ ¬D)

3 Svår

Rita kretsschema för funktionen f = A ∧ (B ∨ ¬C) med endast NAND-grindar.

Tips

Använd att NAND är universell: ¬x = x NAND x, x ∧ y = ¬(x NAND y)

Visa facit

Svar: Krets med 4 NAND-grindar

Förklaring: ¬C = C NAND C, (B ∨ ¬C) = ¬(¬B ∧ C) = (B NAND B) NAND (C NAND C), sedan A ∧ resultat

Sammanfattning

Boolesk algebra arbetar med logiska värden 0 och 1 genom operationerna AND, OR och NOT. Den följer specifika lagar som möjliggör förenkling av logiska uttryck. Karnaugh-kartor ger grafisk metod för systematisk förenkling. Direkta tillämpningar inkluderar digitalkretsdesign, datorprogrammering och artificiell intelligens. SAT-problemet är centralt inom teoretisk datavetenskap och har praktiska tillämpningar inom många områden.
